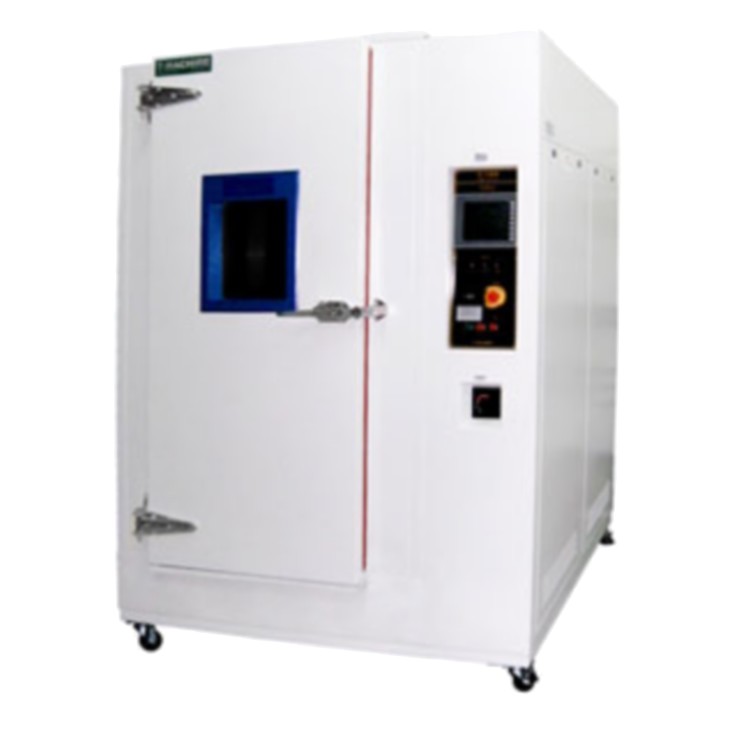

TMJ-9745盐循环腐蚀试验机
一.设备技术指标
1. 品 名：盐循环腐蚀试验机
2. 型 式：TMJ-9745
3. 实验空间：2000mm×1800mm×2200mm (W×D×H)mm
4. 测试范围： 摆管淋雨及喷射盐水, 温度测试等
二．设备结构设计：
2.1.内外箱材料：内外箱体采SUS316#不锈钢制，能耐受5%浓度盐水的长期腐蚀，整体结构加固，外
箱采浅沙色粉体烤漆
2.2 箱 门：SUS316#不锈钢制 ，附加门开启保护装置
2.3 观 察 窗：玻璃观察窗 ，附加照明灯（13W飞利浦节能灯）
2.4 旋转盘设计：SUS#316 不锈钢制，多孔式设计满足不同产品的固定，转速可调节，时间(10～
30)s/180°（承重60kg)
2.5 水过滤系统：采用多道水过滤滤芯过滤水杂质(可承受盐水的腐蚀)，可选择自动排水与内循环两
种模式
2.6 机台滑轮：采滑轮移动调整摆放位置与强力螺栓固定位置(200Kg / 轮 )
2.7 水温控制：采用特殊定制钛合金材质加热管，耐腐蚀性更强，使用寿命长。(PID+SSR)，加装制冷
装置(抗盐水腐蚀材料)，在样品发热情况下保持水温(35±3)℃，样品为
1台散热器风
扇，每台功率为500W
(制冷部分在配电柜内）
2.8储水箱在箱体底部；容量为150公升；*少80公升可进行试验；外部有透明水位管。
2.9箱体顶部设置红/黄/绿三色指示灯，红色代表设备故障，黄色代表设备待机可使用，绿色代表设备
正在工作，能自动显示。
2.10
箱体开50Φ 之引线孔1孔，作为组件带电测试用。
三．功能测试设计：（摆管有防护装置，使用螺丝固定，拆装容易）详见附件图2 (IPX4K )
满足测试标准VOLVO 1027149
1、测试循环一周测试周期：
周期1：恒温35℃恒湿95% RH X 4 hrs —— 2 hrs内升温至45℃湿度线性下降至50% RH——
恒温45℃恒湿50% RH X 4 hrs —— 2 hrs内降温至35℃湿度线性上升至95% RH
周期2：(喷盐雾 X 15 min + 恒温35℃恒湿95%~99% RH X 1 hr 45 min) X 3 —— 2 hrs内热风干燥至
温度45℃湿度50% RH—— 恒温45℃恒湿50% RH X 2 hrs —— 2 hrs内降温至35℃湿度线性上
升至95% RH 周期2在周一与周五替代周期1，详细图示见附页1-测试周期。
2、测试循环一周测试周期：
周期1：恒温25 ± 2 ℃ 喷盐雾3次 X 6 hrs —— 30 mins内升温至40℃湿度线性下降至95% RH——
2 hrs内升温至50℃湿度线性下降至70% RH —— 恒温50 ± 0.6 ℃恒湿70 ± 3% RH X 15.5 hrs
周期2：恒温50 ± 0.6 ℃恒湿70 ± 3% RH X 48 hrs
周期1循环5天后进行周期2。
3、温湿度要求：湿度恒定时 ± 3% RH，瞬时 ± 5% RH ；温度范围：-40/+125 ℃ ；湿度上升与下降呈线性变化。
4、 摆动管淋水试验IPX 4K(喷射的介质：盐水浓度：5%，含盐量95% Nacl，2.5% Mgcl2，2.5% Cacl
2)
旋转电机及传感器隔离于箱外不受腐蚀影响，设置有手动操作模式，可以对喷水、摆杆的摆动，转台的
转动单独控制。
A.测试要求：
IPX4K DIN40050 规格
A-1.水流压力 :50--- 400 kpa可调
A-2.可以在工控计算机设置及显示
(kg/cm2 )
A-3.水流量: (总流量＝每孔流量 ×孔数),
流量：每孔 0-O.6 L/min 可调
流量范围1.75L/min ～ 22.2L/min±5%
Φ0.8mm喷嘴时每孔流量0-----0.6 L/min ± 5%, 水压400kpa IPX4K
A-4.摆动管机构马达:步进马达(含减速机组) 每秒摆动速率20°～90°/S，光耦合方式角度控
制，工控计算机设置及显示(摆动精度±2°)
A-5.摆动角度-165°～0°～+165°在工控计算机设置,喷嘴角度60°或180°两种对应IPX4k
摆杆的角度要求±165°，为方便观察摆动角度，有角度
显示功能于荧幕界面上
B.旋转盘：SUS#316 不锈钢盘 。
C.摆动管：16∮SUS#316 不锈钢摆动管不易变形,半径为
800壹组（含IP 4K一根，喷
嘴与喷嘴距离50mm)
D.排水装置：摆管两端附有球型放水阀及空气进气阀(喷淋结束，自动充气清理管道及喷嘴残留盐水)
E.喷嘴设计：喷嘴孔径为
0.8mm可微调对准圆心
喷嘴采用铁氟龙（Teflon）耐磨损、高温、抗腐蚀特殊订制。
F.在程序运行过程中，有干燥阶段，为防止盐液干燥结晶附着于喷嘴口，在开始干燥时，通入压缩空
气，排干喷嘴上的盐水滴，干燥结束后，继续进行喷淋。
G.GMW 3172 温度及盐水喷射测试含Ford 规格
盐水喷射喷嘴 6组
盐水喷射之流量 1L/min
可曲挠之喷嘴管6条
盐水喷雾试验时可将IPX4K转台取下，更换成可放6组测试之转台, 曲挠管固定于转台上，
3组测件转台安装于测件治具，方便使用。
